Tilbehør

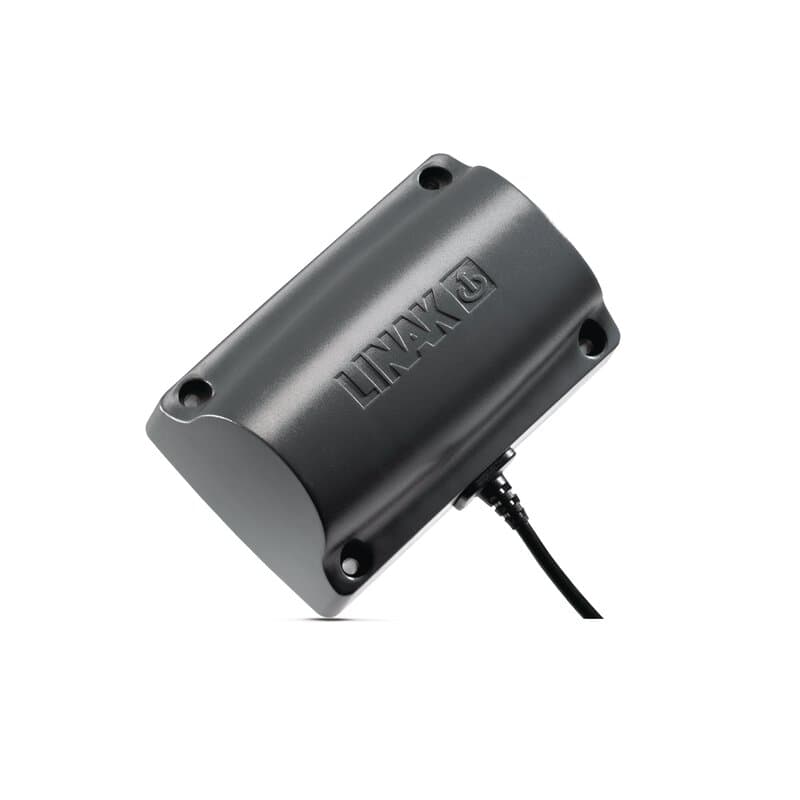

Massagemotor MD1
Applikationer såsom elevationssenge eller andre komfortmøbler kan have integreret massagefunktion. HOMELINE® massagemotor MD1 kan integreres med forskellige TWINDRIVE® LINAK systemer og lineære aktuatorsystemer med CBH Advanced kontrolboks.
LINAK systemet giver flere fordele, som eksempelvis samme håndbetjening til både seng og massage, ingen ekstra kontrolboks, plug & play-løsning – massagemotorerne sluttes direkte til HOMELINE systemet, ingen ekstra ledninger under sengen, enkel og nem montering.
Systemet har forskellige indstillingsmuligheder, hukommelsesfunktion og forskellige monteringsløsninger.
2D-tegninger
3D-modeller
Ingen 3D-tegning tilgængelig.
Kontakt din lokale LINAK repræsentant for yderligere information.
Brugervejledning til TWINDRIVE TD32 og TD33
Brugervejledning til TWINDRIVE TD1 280 mikroprocessor
HOMELINE produktoversigt
Samling af et LINAK single aktuatorsystem med massagemotorer (uden integreret styring)
Sådan samler du et single aktuatorsystem med massagemotorer
Systemet består af:
- Single aktuator(er)
- Massagemotor(er)
- 1 stk. Switch Mode Power Supply
- 1 stk. CBH Advanced
- 1 stk. Bluetooth® håndbetjening
- 1 stk. Bluetooth® Adapter
- Tilslut single aktuatorerne til kanal 1 og 2 til styring af for eksempel hovedende og fodende.
- Tilslut massagemotorerne til kanal 3A og 3B
- Tilslut det 2-polede strømkabel til CBH Advanced
- Tilslut kablets anden ende til SMPS, og tilslut strømledningen
- Tilslut til strøm
- Tilslut Bluetooth® Adapteren til CBH Advanced
- Parring af håndbetjening
- Systemet er nu parret og klart til brug
Design et system med kombinationen af TD4 Advanced og CBH Advanced
Sådan forbinder du et system med TD4 Advanced og CBH Advanced
Systemet består af:
1 stk. TD4 Advanced
1 stk. Switch Mode Power Supply
1 stk. CBH Advanced
1 stk. 2-polet strømkabel
1 stk. serielt kabel
1 stk. Bluetooth® håndbetjening
Single aktuator(er)
2 stk. skruer
- Anbring CBH Advanced på TD4 Advanced og fastgør enheden med to skruer
- Tilslut det serielle kabel til TD4 Advanced og kanal A1 på CBH Advanced
- Tilslut det 2-polede strømkabel til TD4 Advanced og kanal DC på CBH Advanced
- Tilslut SMPS til TD4 Advanced
- Tilslut single aktuatorerne til kanal 1 og 2 til styring af for eksempel nakkestøtte og fodstøtte.
- Efter behov kan massagemotorer tilsluttes til kanal 3A og 3B
- Tilslut til strøm
- Foretag parring af håndbetjeningen (tryk på de to øverste knapper samtidig)
- Systemet er nu klar til opsætning
Bluetooth® term og logo er registrerede varemærker ejet af Bluetooth SIG, Inc. og enhver brug heraf af LINAK® sker på baggrund af en licens.
