Lineære aktuatorer

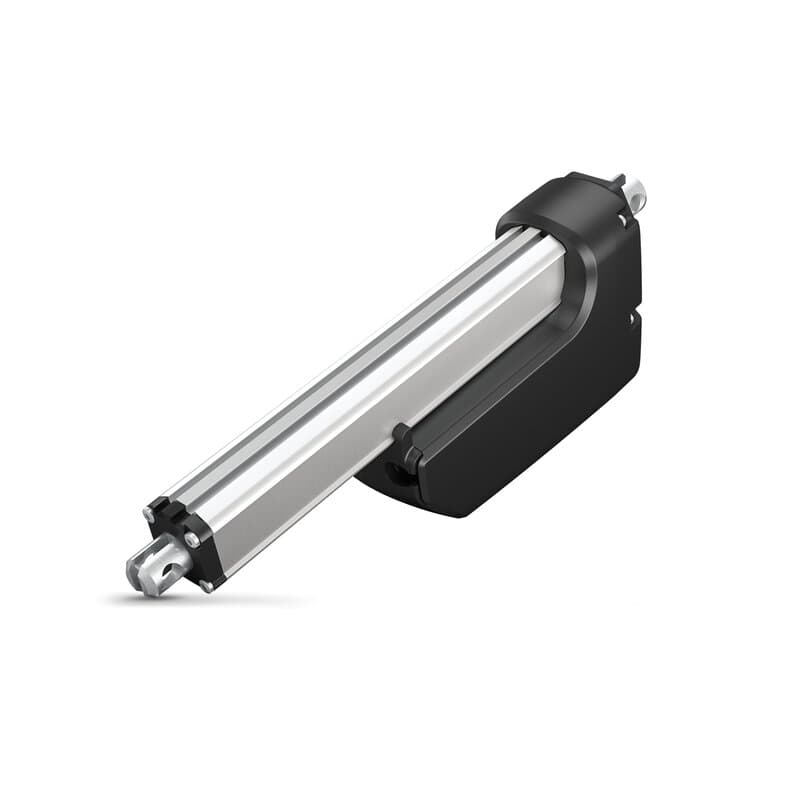

LA33

Den lineære aktuator LA33 fra LINAK forener et kompakt design med stor ydeevne. Fås med højhastighedsfunktion, I/O og støjsvag gearfunktion for endnu flere tilpasningsmuligheder til krævende applikationer.

LA33

Aktuatoren LA33 er velegnet til brug i industrielle miljøer og til krævende opgaver, hvor kompakt design, høj ydeevne, kundetilpassede interfaces og hurtig samt lydsvag drift er nødvendigt for at arbejde under vanskelige og ekstreme forhold.

Et grundigt og krævende testprogram garanterer en lang levetid for denne vedligeholdelsesfri og solide kvalitetsaktuator.

  • Maks. kraft: 5.000 N
  • Maks. hastighed: 70 mm/s
  • Slaglængde: 100-600 mm

LA33 er en del af IC Integrated Controller™-serien og fås med en række forskellige industrielle og mobile interfaces, så du nemt kan integrere intelligent og pålidelig bevægelse med eksisterende styresystemer.

Vælg mellem den universelle LINAK I/O™ interface, LINbus samt de to CAN bus protokoller CAN SAE J1939 og CANopen Derudover er flere af modellerne kompatible med PLUS+1.

Læs mere om IC – Integrated Controller™.

Har du et spørgsmål?

- Vores medarbejdere er klar til at hjælpe dig med tekniske oplysninger, projektstart og meget mere.

Kontakt os

Produkter og interfaces

LA33 - datablad

Læs databladet på nettet eller download det i PDF-format.

Brugervejledning til LA33 aktuator

Brugervejledningen forklarer, hvordan du installerer, bruger og vedligeholder LINAK LA33 aktuatoren.

Fokus på udendørs elektrisk udstyr

Brochuren er specielt målrettet til producenter af elektriske plæneklippere og andet haveudstyr samt leverandører af komponenter og arbejdsredskaber såvel som relaterede servicevirksomheder.

Fokus på byggeri

LINAK aktuatorerne er udviklet til at kunne modstå selv de mest krævende forhold, også ved brug på kraftige byggemaskiner.

Køretøjer og mobilitet

LINAK tilbyder et bredt udvalg af lavspændingsaktuatorer til justering af handicapkøretøjer. Læs om, hvorfor LINAK er den perfekte partner på området.

Fokus på lamelafskærmning til bygninger

Lamelsystemer til bygninger gør det let og enkelt at styre lys- og varmeindfald og skabe et bedre indeklima og bedre energieffektivitet.

Fokus på ventilationssystemer og løsninger til landbruget

En elektrisk aktuator fra LINAK er den oplagte løsning til særligt krævende miljøer med fugt, støv og temperaturudsving, og vi ved, hvor vigtigt et velfungerende ventilationssystem er for landmanden.

Fokus på fødevareindustrien

LINAK aktuatorer i rustfrit stål er udviklet specielt til fødevarebranchen og giver bedre fødevaresikkerhed og ergonomi.

Fokus på industriel automatisering

Brochuren beskriver forskellige muligheder for at udnytte aktuatorsystemer til at øge produktiviteten i industriel automatisering.

Fokus på marineapplikationer

LINAK tilbyder justeringsløsninger med aktuatorer, søjler og styringsenheder til alle typer både.

Fokus på mobilt landbrug

I brochuren kan du læse om vores løsninger og alle de fordele, som LINAK har banet vej for i landbrugsindustrien i mere end 25 år.

CAN bus - Sådan kan du se, hvilken CAN bus-version du bruger

LINAK® leverer i øjeblikket aktuatorer med to forskellige CAN bus-softwareversioner - v1.x eller v3.x.

Fastslå aktuatorversionen med LINAK BusLink-software
Tilslut aktuatoren til BusLink-softwaren for at bekræfte den korrekte softwareversion. Når aktuatoren er tilsluttet, kan du se fanen "Tilslutningsoplysninger". I eksemplet herunder har LA36 CAN bus-aktuatoren version 3.0.

Du kan læse mere i kapitlet BusLink serviceinterface i CAN bus-brugervejledningen.

BusLink version 3.0



Hvad er forskellen mellem version 1.x og version 3.x?
På CAN bus v3.0 har vi introduceret flere nye funktioner - f.eks. hardwareadresse, dynamisk hastighedsjustering, kommandoer til soft start/stop og større kompatibilitet (125 kbps, 250 kbps, 500 kbps og Autobaud).
Bemærk, at blød start/stop skal defineres i CAN bus-kommandoen (i version 3.x). Hvis den er sat til 0, foretages ingen øgning. Hvis den er sat til 251, bruger den aktuatorens fabriksindstillinger. Tal mellem 0 og 251 definerer øgningstiden.

Du kan læse mere i kapitlet Communication i CAN bus-brugervejledningen.

BusLink Quick Guide
Guiden til brug af BusLink programmet til din aktuator finder du under BusLink ikonet.
BusLink logo

Hvordan fungerer lineære aktuatorer?

En almindelig type lineær aktuator er en elektrisk lineær aktuator. Den består af tre primære komponenter - spindel, motor og gear. Motoren kan være en vekselstrøms- eller jævnstrømsmotor afhængigt af den ønskede løftekraft og andre faktorer.

Når et signal sendes fra operatøren via en styreenhed som eksempelvis en knap, konverterer motoren den elektriske energi til mekanisk energi og roterer de gear, der er koblet til spindlen. Spindlen roterer, så spindelmøtrik og stempelstang kører ud og ind alt efter det signal, som aktuatoren modtager.

En tommelfingerregel er, at et højt gevindantal og lav spindelstigning giver en langsom bevægelse og høj løftekraft. Modsat vil et lavt gevindantal og høj spindelstigning give hurtigere bevægelse med lav løftekraft.


Logo til Actuator Academy om aktuatorteknologi

Besøg vores Actuator Academy™
Her kan du læse om, hvad der gør en aktuator ideel til brug i industrimaskiner, og om teknologien bag.

Velkommen til LINAK Actuator Academy™



De forskellige typer af elektriske lineære aktuatorer

Der findes mange typer og størrelser af elektriske lineære aktuatorer Fra små og kompakte, der kan bruges, hvor pladsen er begrænset, f.eks. til kørestole, til de større og kraftigere udgaver til løft af tunge genstande som f.eks. motorhjelmen på en hjullæsser. Ud over størrelse og løftekraft er der mange forskellige udgaver af de elektriske lineære aktuatorer.

Det oprindelige design er med et motorhus, der ligger uden for gear og spindelprofil. Hvis pladsen er begrænset, kan en inline aktuator anvendes, så motoren blot udvider profilens form. Til borde og visse medicinske applikationer anvendes løftesøjler som integreret motorhus med mulighed for 2-delt eller 3-delt løftesøjle.

Siden grundlægger og administrerende direktør for LINAK, Bent Jensen, fremstillede sin første elektriske lineære aktuator i 1979, har virksomheden udviklet nye aktuatorer og videreudviklet den innovative teknologi for at kunne tilbyde bedre bevægelsesløsninger til en lang række brancher.

LINAK udvikler og fremstiller mange typer lineære aktuatorer og løftesøjler med forskellig hastighed, slaglængde og kapacitet. Fra den kompakte, integrerede LA20 til den robuste LA36 er LINAK aktuatorerne udviklet, så der findes en til stort set alle applikationer.

Der er næsten endeløse muligheder for at tilpasse en aktuator specifikt til en særlig applikation, og dermed er udvalget af LINAK aktuatorer endnu større end det omfattende produktsortiment, vi præsenterer.

Elektriske lineære aktuatorer LA20 inline, LA14 med lave indbygningsmål, LA40 med quick release, kraftig LA36 og løftesøjle LC3 og DL19 IC.

Hvad er en elektrisk lineær aktuator?

En lineær aktuator er en udstyrsdel eller maskine, der konverterer rotationsbevægelse til lineær bevægelse (en lige linje). Det kan være i form af vekselstrøms- eller jævnstrømsmotorer, eller bevægelsen kan ske via et hydraulisk eller pneumatisk system.

Elektriske lineære aktuatorer er en foretrukken mulighed, når det er nødvendigt med en præcis og glidende bevægelse. De bruges til alle typer applikationer, hvor der er behov for at kunne vippe, løfte, trække eller skubbe med høj kraft.

LINAK forretningsområder til elektriske lineære aktuatorer

Hvad bruges en elektrisk lineær aktuator til?

Elektriske lineære aktuatorer bruges til alt lige fra private hjem og kontorer, alle områder inden for hospitalssektoren, produktion, landbrugsudstyr og mange andre steder. LINAK elektriske aktuatorer bruges til justering af borde, køkkenborde, senge og lejer samt hospitalssenge, personløftere, operationsborde på bl.a. hospitaler og behandlingscentre.

I industriproduktion og krævende miljøer kan elektriske lineære aktuatorer erstatte hydrauliske og pneumatiske løsninger inden for f.eks. landbrug, byggeri og automatiseret industrielt udstyr .

LINAK forretningsområder til elektriske lineære aktuatorer

Hvorfor vælge en elektrisk lineær aktuator?

Elektriske lineære aktuatorer øger effektiviteten og sikrer brugerne præcis justering med mange forskellige styringsmuligheder og forskelligt tilbehør. Elektriske lineære aktuatorer kan styres med håndbetjening, fodkontakt, bordbetjening, computersoftware, mobilapp og meget andet.

Der er ingen slanger, olie eller ventiler, og derfor kræver elektriske lineære aktuatorer ingen vedligeholdelse og skaber et sikkert miljø for brugerne. Elektriske aktuatorer af høj kvalitet gennemgår en række grundige test, hvor de udsættes for ekstreme belastninger. Det sikrer en optimal ydeevne under alle forhold i hele aktuatorens levetid. Både aktuatorerne og tilbehøret er designet, så de er nemme at installere og montere i mange forskellige applikationer,

der gør det nemt for alle at integrere en præcis bevægelsesløsning, hvor der er brug for den. Da aktuatorerne er elektriske, er der mulighed for at integrere yderligere intelligente funktioner såsom CANbus (LINAK tilbyder CAN SAE J1939 og CANopen til aktuatorstyring). Løsninger med Integreret styring(IC) kan give forskellige typer tilbagemeldinger om position, virtuelle grænser, blød start og stop, strømgrænse og justerbar hastighed.
