Lineære aktuatorer

LA36

Ekstremt kraftig lineær aktuator fra LINAK. Løftekraft på op til 6.800 N eller op til 168 mm/s. Udviklet til brug under ekstreme forhold. Et robust valg til opgaver inden for industri og landbrug.

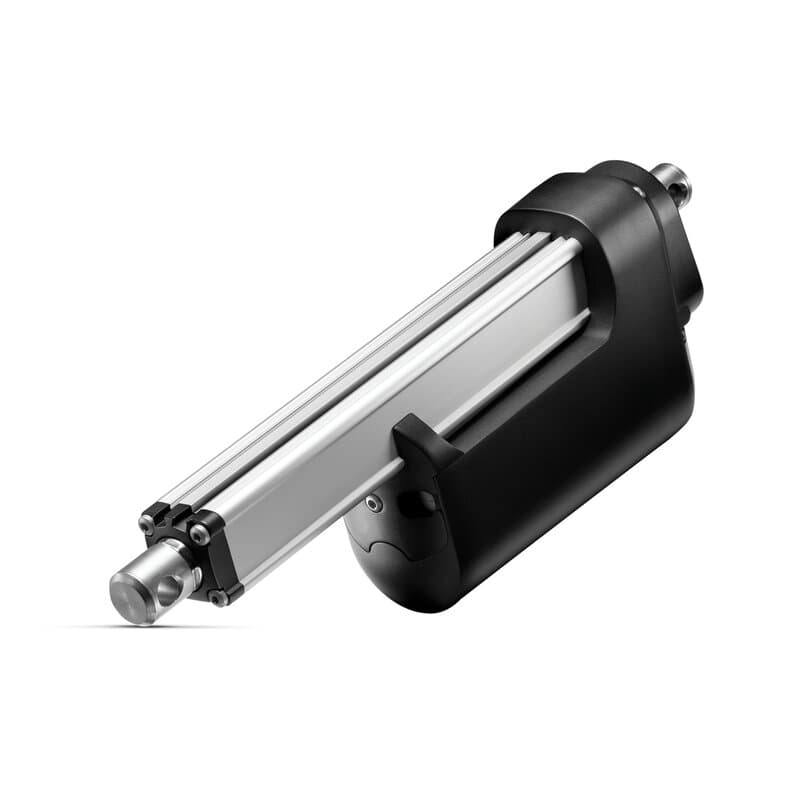

LA36

Aktuatoren LA36 er en af de kraftigste og mest robuste LINAK® aktuatorer, som er udviklet til brug under ekstreme forhold.

LA36 er et vedligeholdelsesfrit produkt med lang levetid og høj IP-klasse. Den fås med ATEX/IECEx-godkendelse til brug i støveksplosionsfarlige miljøer.

Denne kvalitetsaktuator er et meget stærkt alternativ til hydrauliske løsninger.

  • Maks. belastning: 6.800 N
  • Maks hastighed: 168 mm/s
  • Slaglængde: 100-1200 mm
  • Motorspænding: 12 V, 24 V, 36 V og 48 V
  • IP-klasser: IP66 dynamisk og IP69K statisk

LA36 er en del af IC Integrated Controller™-serien, der er designet til problemfri integration med eksisterende styresystemer til både industrielle anvendelser og i tunge køretøjer. Den omfatter en række industrielle interfaces til smart og pålidelig bevægelse.

Du kan vælge den universelle LINAK® I/O™ interface eller vælge mellem et omfattende udvalg af kommunikationsprotokoller, herunder:

Fieldbus:

Industrielt Ethernet:

Derudover omfatter flere af modellerne Danfoss PLUS+1® Compliance.

Læs mere om aktuatorer med IC – Integrated Controller™.

Har du et spørgsmål?

- Vores medarbejdere er klar til at hjælpe dig med tekniske oplysninger, projektstart og meget mere.

Kontakt os

Produkt- og kommunikationsmuligheder

LA36 - datablad

Læs databladet på nettet eller download det i PDF-format.

Datablad til LA37, LA36 og LA35 MODBUS® RTU

Læs databladet online, eller download det i PDF-format.

Brugervejledning til LA36 aktuator

Brugervejledningen forklarer, hvordan du installerer, bruger og vedligeholder LINAK LA36 aktuatoren.

Brugervejledning til I/O™ interface

Denne vejledning guider dig gennem installation og opsætning af din aktuator med vores I/O™ interface.

Brugervejledning til EtherNet/IP™

Denne vejledning guider dig gennem installation og opsætning af din aktuator med EtherNet/IP™.

Brugervejledning til IO-Link®

Denne vejledning guider dig gennem installation og opsætning af din aktuator med IO-Link®.

Brugervejledning til Modbus® TCP/IP

Denne vejledning guider dig gennem installation og opsætning af din aktuator med Modbus® TCP/IP.

Brugervejledning til Modbus® RTU

Denne vejledning guider dig gennem installation og opsætning af din aktuator med Modbus® RTU.

Brugervejledning til CAN SAE J1939® – version 1

Denne vejledning guider dig gennem installation og opsætning af din aktuator med CAN SAE J1939®.

Brugervejledning til CAN SAE J1939® – version 3

Denne vejledning guider dig gennem installation og opsætning af din aktuator med CAN SAE J1939®.

Brugervejledning til CANopen®

Denne vejledning guider dig gennem installation og opsætning af din aktuator med CANopen®.

ATEX brochure

Læs mere om ATEX- og IECEx-godkendte produkter til støvfyldte, eksplosionsfarlige atmosfærer.

I/O™-brochure

Med den banebrydende fleksibilitet i et universelt I/O-interface fra LINAK bliver innovative aktuatoridéer enklere og mere fleksible.

Hvordan kan man bruge en analog indgang til styring af en elektrisk I/O™-aktuator?

I/O-aktuatoren kan styres med et analogt signal. I dette tilfælde er indgangen variabel og ikke bare til eller fra. Det analoge indgangssignal kan bruges til styring af enten position eller hastighed.

Servostyring bruges til at styre aktuatorpositionen. Dette gøres med en analog indgang, f.eks. 4-20 mA, som dækker hele aktuatorens slaglængde. Dette er især relevant i applikationer, hvor aktuatoren skal bevæge sig til flere målpositioner under normal drift.

Proportional styring ligner servostyring, men i stedet for at styre stempelpositionen styrer det analoge signal aktuatorens hastighed og retning. En almindelig type proportional styring er joysticket, hvor midterpositionen er neutral, og bevægelse bagud eller fremad flytter aktuatoren i den tilsvarende retning.

Hvad er foruddefinerede aktuatorpositioner?

Foruddefinerede positioner er smarte, hvis du ønsker bevægelse til nøjagtigt samme position hver gang. Dette kan f.eks. styres ved tryk på knapper eller indtastes som en kommando på din PLC (Programmable Logic Controller). Det digitale indgangssignal skal forblive højt, indtil målpositionen er nået, men det vil ikke bevæge sig ud over dette punkt.

Hvad er Learning mode for en aktuator?

Learning mode gør det muligt for motoren at indlære et nyt endestop. Indlæringen sker på baggrund af foruddefinerede zoner langs slaglængden og en strømgrænse for at udløse det nye endestop – som f.eks. en forhindring. I nogle tilfælde kan det være en god idé at overveje en step back efter at være stødt på en blokering – det giver dig mulighed for at sætte et nyt endestop lidt væk fra den mekaniske forhindring, hvilket potentielt kan forlænge aktuatorens levetid og give en mere jævn bevægelse.

Det er også muligt at indstille aktuatorens hastighed i learning mode – hvis du gerne vil have den til at køre langsommere, mens den registrerer en forhindring.

Learning mode kan udføres direkte i Actuator Connect™ eller ved at afkorte de røde og sorte ledninger.

Ved at aktivere learning mode ved hjælp af ledningerne kan du nemt starte denne proces direkte i applikationen – også flere gange i løbet af aktuatorens levetid. Aktuatoren vil altid bevare de zone-, hastigheds- og strømindstillinger, du angav, da den blev bestilt, eller som du har konfigureret i Actuator Connect, og anvende disse til at indstille nye virtuelle grænser.

Hvad er den mest almindelige måde at styre en elektrisk I/O™-aktuator på?

Styringen af en elektrisk lineær I/O-aktuator er baseret på en integreret styring eller H-bro, der ændrer spændingens polaritet til DC motoren. Her kan du drage fordel af lavstrømskontakter, da et højt digitalt signal på kun få mA vil få aktuatoren til at køre.

Den integrerede H-bro åbner for en række styringsmuligheder fra printkortet, såsom hastighed og ramping.

H-broen har fire kontakter, i dette tilfælde transistorer, som er tilsluttet strømforsyningen øverst og nederst på H-broen. Disse transistorer erstatter mekaniske relæer. H-broen giver en forholdsvis enkel styring af aktuatorens bevægelser ind og ud. Når der er tændt for strømmen, skal to af transistorerne aktiveres for at få strømmen til at løbe diagonalt forbi motortilslutningen, så motoren kører i én retning.

Jeg har tilsluttet strøm til aktuatoren, men den vises ikke på enhedslisten i Actuator Connect™?

Bluetooth® Low Energy-antenneenheden er monteret på printkortet inde i aktuatorens aluminiumshus. Huset nedsætter signalstyrken væsentligt, og det er derfor vigtigt også at isætte signalkablet. Signalkablet har en særlig ledning til at forstærke Bluetooth®-signalet, og hvis det ikke isættes, vil du have problemer med at tilslutte til aktuatoren i Actuator Connect.

CAN bus - Sådan kan du se, hvilken CAN bus-version du bruger

LINAK® leverer i øjeblikket aktuatorer med to forskellige CAN bus-softwareversioner - v1.x eller v3.x.

Fastslå aktuatorversionen med LINAK BusLink-software
Tilslut aktuatoren til BusLink-softwaren for at bekræfte den korrekte softwareversion. Når aktuatoren er tilsluttet, kan du se fanen "Tilslutningsoplysninger". I eksemplet herunder har LA36 CAN bus-aktuatoren version 3.0.

Du kan læse mere i kapitlet BusLink serviceinterface i CAN bus-brugervejledningen.

BusLink version 3.0



Hvad er forskellen mellem version 1.x og version 3.x?
På CAN bus v3.0 har vi introduceret flere nye funktioner - f.eks. hardwareadresse, dynamisk hastighedsjustering, kommandoer til soft start/stop og større kompatibilitet (125 kbps, 250 kbps, 500 kbps og Autobaud).
Bemærk, at blød start/stop skal defineres i CAN bus-kommandoen (i version 3.x). Hvis den er sat til 0, foretages ingen øgning. Hvis den er sat til 251, bruger den aktuatorens fabriksindstillinger. Tal mellem 0 og 251 definerer øgningstiden.

Du kan læse mere i kapitlet Communication i CAN bus-brugervejledningen.

BusLink Quick Guide
Guiden til brug af BusLink programmet til din aktuator finder du under BusLink ikonet.
BusLink logo

Hvordan fungerer lineære aktuatorer?

En almindelig type lineær aktuator er en elektrisk lineær aktuator. Den består af tre primære komponenter - spindel, motor og gear. Motoren kan være en vekselstrøms- eller jævnstrømsmotor afhængigt af den ønskede løftekraft og andre faktorer.

Når et signal sendes fra operatøren via en styreenhed som eksempelvis en knap, konverterer motoren den elektriske energi til mekanisk energi og roterer de gear, der er koblet til spindlen. Spindlen roterer, så spindelmøtrik og stempelstang kører ud og ind alt efter det signal, som aktuatoren modtager.

En tommelfingerregel er, at et højt gevindantal og lav spindelstigning giver en langsom bevægelse og høj løftekraft. Modsat vil et lavt gevindantal og høj spindelstigning give hurtigere bevægelse med lav løftekraft.


Logo til Actuator Academy om aktuatorteknologi

Besøg vores Actuator Academy™
Her kan du læse om, hvad der gør en aktuator ideel til brug i industrimaskiner, og om teknologien bag.

Velkommen til LINAK Actuator Academy™



De forskellige typer af elektriske lineære aktuatorer

Der findes mange typer og størrelser af elektriske lineære aktuatorer Fra små og kompakte, der kan bruges, hvor pladsen er begrænset, f.eks. til kørestole, til de større og kraftigere udgaver til løft af tunge genstande som f.eks. motorhjelmen på en hjullæsser. Ud over størrelse og løftekraft er der mange forskellige udgaver af de elektriske lineære aktuatorer.

Det oprindelige design er med et motorhus, der ligger uden for gear og spindelprofil. Hvis pladsen er begrænset, kan en inline aktuator anvendes, så motoren blot udvider profilens form. Til borde og visse medicinske applikationer anvendes løftesøjler som integreret motorhus med mulighed for 2-delt eller 3-delt løftesøjle.

Siden grundlægger og administrerende direktør for LINAK, Bent Jensen, fremstillede sin første elektriske lineære aktuator i 1979, har virksomheden udviklet nye aktuatorer og videreudviklet den innovative teknologi for at kunne tilbyde bedre bevægelsesløsninger til en lang række brancher.

LINAK udvikler og fremstiller mange typer lineære aktuatorer og løftesøjler med forskellig hastighed, slaglængde og kapacitet. Fra den kompakte, integrerede LA20 til den robuste LA36 er LINAK aktuatorerne udviklet, så der findes en til stort set alle applikationer.

Der er næsten endeløse muligheder for at tilpasse en aktuator specifikt til en særlig applikation, og dermed er udvalget af LINAK aktuatorer endnu større end det omfattende produktsortiment, vi præsenterer.

Elektriske lineære aktuatorer LA20 inline, LA14 med lave indbygningsmål, LA40 med quick release, kraftig LA36 og løftesøjle LC3 og DL19 IC.

Hvad er en elektrisk lineær aktuator?

En lineær aktuator er en udstyrsdel eller maskine, der konverterer rotationsbevægelse til lineær bevægelse (en lige linje). Det kan være i form af vekselstrøms- eller jævnstrømsmotorer, eller bevægelsen kan ske via et hydraulisk eller pneumatisk system.

Elektriske lineære aktuatorer er en foretrukken mulighed, når det er nødvendigt med en præcis og glidende bevægelse. De bruges til alle typer applikationer, hvor der er behov for at kunne vippe, løfte, trække eller skubbe med høj kraft.

LINAK forretningsområder til elektriske lineære aktuatorer

Hvad bruges en elektrisk lineær aktuator til?

Elektriske lineære aktuatorer bruges til alt lige fra private hjem og kontorer, alle områder inden for hospitalssektoren, produktion, landbrugsudstyr og mange andre steder. LINAK elektriske aktuatorer bruges til justering af borde, køkkenborde, senge og lejer samt hospitalssenge, personløftere, operationsborde på bl.a. hospitaler og behandlingscentre.

I industriproduktion og krævende miljøer kan elektriske lineære aktuatorer erstatte hydrauliske og pneumatiske løsninger inden for f.eks. landbrug, byggeri og automatiseret industrielt udstyr .

LINAK forretningsområder til elektriske lineære aktuatorer

Hvorfor vælge en elektrisk lineær aktuator?

Elektriske lineære aktuatorer øger effektiviteten og sikrer brugerne præcis justering med mange forskellige styringsmuligheder og forskelligt tilbehør. Elektriske lineære aktuatorer kan styres med håndbetjening, fodkontakt, bordbetjening, computersoftware, mobilapp og meget andet.

Der er ingen slanger, olie eller ventiler, og derfor kræver elektriske lineære aktuatorer ingen vedligeholdelse og skaber et sikkert miljø for brugerne. Elektriske aktuatorer af høj kvalitet gennemgår en række grundige test, hvor de udsættes for ekstreme belastninger. Det sikrer en optimal ydeevne under alle forhold i hele aktuatorens levetid. Både aktuatorerne og tilbehøret er designet, så de er nemme at installere og montere i mange forskellige applikationer,

der gør det nemt for alle at integrere en præcis bevægelsesløsning, hvor der er brug for den. Da aktuatorerne er elektriske, er der mulighed for at integrere yderligere intelligente funktioner såsom CANbus (LINAK tilbyder CAN SAE J1939 og CANopen til aktuatorstyring). Løsninger med Integreret styring(IC) kan give forskellige typer tilbagemeldinger om position, virtuelle grænser, blød start og stop, strømgrænse og justerbar hastighed.

Beregning af levetid

Alle LINAK® produkter gennemgår grundige funktionstest og fulde produkttest for at sikre høj kvalitet og lang levetid. Men vi går skridtet videre. På baggrund af omfattende test og driftstatistik tilbyder vi B10 beregneren til LA36 aktuatoren som en hjælp til at beregne levetiden på aktuatorerne i din applikation.

Læs mere om B10 beregneren, og hvad du kan bruge den til, her.

Hvad er B10 beregneren?
B10 beregneren er baseret på statistiske data og beregner et estimat for det antal cyklusser, som 90% af aktuatorerne kan køre, når de bruges i overensstemmelse med produktspecifikationen. Kun 10% af produkterne vil ikke leve op til den estimerede beregning. En komponent kan svigte, før den beregnede B10 levetid nås, og de beregnede værdier kan ikke ses som en garanti for produkternes levetid. B10 værdierne beregnes på baggrund af resultaterne af omfattende test af vores aktuatorer ved stuetemperatur og med 20% belastningscyklus. Alle B10 beregninger af estimeret levetid er baseret på blød start/stop ved betjening af aktuatoren.

Om beregneren

For at beregne produktets levetid skal følgende oplysninger indtastes i B10 beregneren:

Fast belastning

  • Nominel spænding - værdien fremgår af mærkningen under "Power Rate"
  • Maksimal belastning for aktuatoren - værdien fremgår af mærkningen under "Max Load"
  • Faktisk belastning i N (Actual load)
  • Faktisk anvendt slaglængde i mm (Actual stroke used) - dette er applikationens justeringslængde, ikke aktuatorens fulde slaglængde

Varierende belastning

  • Nominel spænding - værdien fremgår af mærkningen under "Power Rate"
  • Maksimal belastning for aktuatoren - værdien fremgår af mærkningen under "Max Load"
  • Afstanden (Travel distance) er det antal mm aktuatoren har kørt ved en given belastning i N
