Lineære aktuatorer

LA40

Robust aktuator med stor trykkraft (op til 8.000 N) udviklet til en række forskellige applikationer inden for sundhedspleje, eksempelvis senge, behandlingslejer og -stole, kørestole, operationsborde, patientløftere og tandlægestole.

LA40 video play-icon

LA40

Den nye IRS-teknologi beskytter personale og udstyr inden for sundhedspleje play-icon

Den nye IRS™ teknologi skåner sundhedsudstyret

play-icon

Quick release med komfort - LA40 QR Damper

LA40

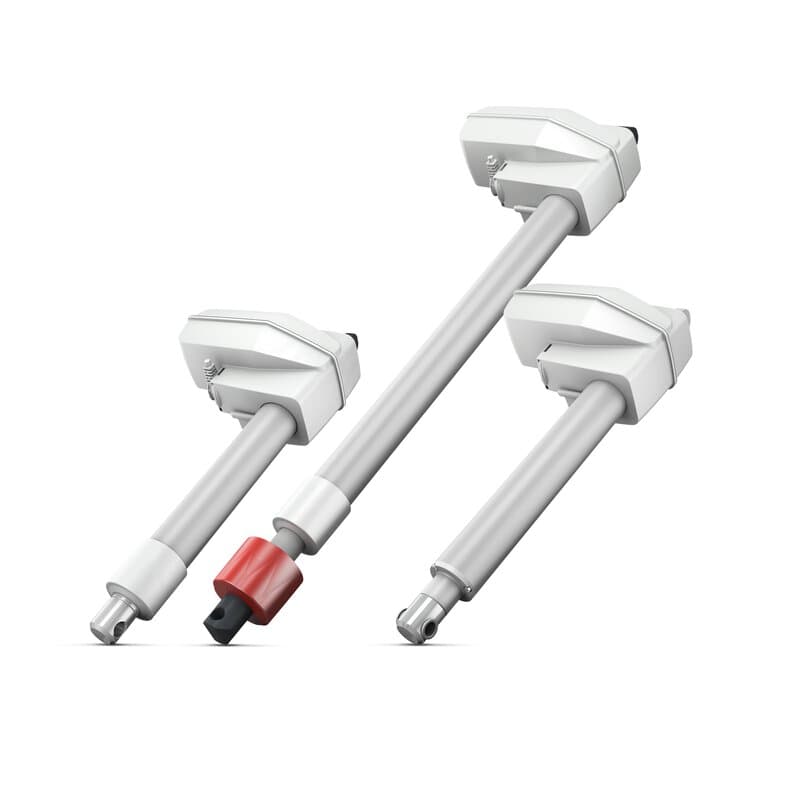

LA40 er en støjsvag og kraftig aktuator, der fås i følgende versioner: 1.500 N, 4.000 N, 6.000 N og 8.000 N.

Med LA40 tilbyder LINAK en ny, robust aktuator med høj hastighed og ydeevne samt mekanisk endestop, som giver sikkerhed ved driftsfejl. Det gør den til det rette valg til fremtidens marked. LA40 modellerne er godkendt til IPX6 Washable DURA™, undtaget LA40 PL, som er godkendt til IPX6.

LA40 8.000 N tilbydes i tre udgaver.

  • Standard
  • High Performance (HP)
  • Patientløfter (PL)

Baseret på vores omfattende viden om og erfaring fra tidligere aktuatorserier har LINAK udviklet nye gear- og bremseprincipper, der forbedrer effektiviteten af den nye LA40. Disse innovative løsninger er beskyttet af flere patenter.

LA40 er udstyret med et stik til udskiftelige kabler og har samme fleksibilitet som de tidligere serier. Der kan også anvendes eksisterende Mini-Fit-kabler.

LA40-versionerne er i et meget enkelt design, som gør dem anvendelige i mange applikationer, fordi de er nemme at montere og rengøre.

LA40 er beregnet til en bred vifte af applikationer til både sundhedssektoren og sengemarkedet, eksempelvis til pleje- og hospitalssenge, lejer og tandlægestole. LA40 fås med spline-funktion (kun i tryk) og/eller Quick Release som tilvalg.

LA40 8.000 N serien:

  • Standardmodellen kører med 8.000 N fra 0-50 mm slaglængde med aftagende styrke i resten af slaglængden
  • High Performance modellen yder 8.000 N i den fulde slaglængde
  • Patient Lift modellen yder 8.000 N i hele slaglængden.

LA40 - datablad

Læs databladet på nettet eller download det i PDF-format.

Brugervejledning til lineære aktuatorer og elektronik

Brugervejledningen forklarer, hvordan du installerer, bruger og vedligeholder LINAK elektronikudstyr. Vi er sikre på, at du får glæde af dit LINAK system i fejlfri drift i mange år.

Fokus på lejer og borde

Fleksibel funktion og bedre ergonomi er vigtige parametre ved brug af undersøgelses- og behandlingsbrikse.

Fokus på tandlægestole

LINAK aktuatorsystemer sikrer høj komfort og trinløs justering af tandlægestole.

Fokus på bårer og sengevogne

Fuld funktionalitet, batterikraft og komfort i mobile applikationer. LINAK leverer systemløsninger til bårer, sengevogne og andet mobilt udstyr.

Fokus på kørestole

Øget komfort, sikkerhed og driftsikkerhed for kørestolsbrugere.

Aktuatorsystemer til patientløftere

Sikker patienthåndtering og god ergonomi. Systemløsningen til patientløftere skaber forbedringer både i forhold til effektivitet, anvendelse og service. LINAK tager sikker patienthåndtering alvorligt.

Aktuatorsystemer til operationsborde

Løftekraft, præcision og glidende bevægelse til avanceret operationsudstyr

MEDLINE & CARELINE produktoversigt

Læs om det store udvalg af innovative MEDLINE & CARELINE produkter til forbedring af hospitals- og sundhedsplejeudstyr.

LINAK IPX6 Washable DURA™ BROCHURE

Vaskbarhed er et krav i moderne sundhedspleje. LINAK IPX6 Washable DURA™ til justerbart hospitals- og plejeudstyr – en ny standard for vaskbarhed.

Løftekraft og hastighed

Kombiner styrke og hastighed i din applikation. Med LINAK systemer får du ekstra løftekraft, uden at det går ud over hastighed eller sikkerhed i løsningen.

Brochure om sikkerhed

Forskellige applikationer skal udstyres med forskellige sikkerhedsfunktioner. Uanset hvilken type pleje- eller hospitalsapplikation, du designer, tilbyder LINAK et bredt sortiment af sikkerhedsfunktioner som standardudstyr eller tilbehør.

LA40 QR Damper - quick release med komfort

Med LA40 Quick Release med dæmper forbedrer du sikkerheden for sundhedspersonalet og øger komforten for de sengeliggende patienter.

Hvordan fungerer lineære aktuatorer?

En almindelig type lineær aktuator er en elektrisk lineær aktuator. Den består af tre primære komponenter - spindel, motor og gear. Motoren kan være en vekselstrøms- eller jævnstrømsmotor afhængigt af den ønskede løftekraft og andre faktorer.

Når et signal sendes fra operatøren via en styreenhed som eksempelvis en knap, konverterer motoren den elektriske energi til mekanisk energi og roterer de gear, der er koblet til spindlen. Spindlen roterer, så spindelmøtrik og stempelstang kører ud og ind alt efter det signal, som aktuatoren modtager.

En tommelfingerregel er, at et højt gevindantal og lav spindelstigning giver en langsom bevægelse og høj løftekraft. Modsat vil et lavt gevindantal og høj spindelstigning give hurtigere bevægelse med lav løftekraft.


Logo til Actuator Academy om aktuatorteknologi

Besøg vores Actuator Academy™
Her kan du læse om, hvad der gør en aktuator ideel til brug i industrimaskiner, og om teknologien bag.

Velkommen til LINAK Actuator Academy™



Hvilke typer elektriske lineære aktuatorer findes der?

Der findes mange typer og størrelser af elektriske lineære aktuatorer Fra små og kompakte, der kan bruges, hvor pladsen er begrænset - eksempelvis kørestole, til de større og kraftigere udgaver til løft af tunge emner - for eksempel motorhjelmen på en hjullæsser. Ud over størrelse og løftekraft er der mange forskellige udgaver af de elektriske lineære aktuatorer.

Det oprindelige design er med et motorhus, der ligger uden for gear og spindelprofil. Hvis pladsen er begrænset, kan en inline aktuator anvendes, så motoren blot udvider profilens form. Til borde og visse applikationer til sundhedssektoren anvendes løftesøjler med integreret motorhus med mulighed for 2-delt eller 3-delt løftesøjle.

Siden grundlægger og administrerende direktør for LINAK, Bent Jensen, fremstillede sin første elektriske lineære aktuator i 1979, har virksomheden udviklet nye aktuatorer og videreudviklet den innovative teknologi for at kunne tilbyde bedre bevægelsesløsninger til en lang række brancher.

LINAK udvikler og fremstiller mange typer af lineære aktuatorer og løftesøjler med forskellig hastighed, slaglængde og kapacitet. Fra den kompakte, inline LA20 til den robuste LA36 - LINAK aktuatorerne er udviklet, så der findes en til stort set alle applikationer.

Der er næsten endeløse muligheder for at tilpasse en aktuator specifikt til en særlig applikation, og dermed er udvalget af LINAK aktuatorer endnu større end det omfattende produktsortiment, vi præsenterer.

LINAK produkter

Hvad er en lineær aktuator?

En lineær aktuator er en udstyrsdel eller maskine, der konverterer rotationsbevægelse til lineær bevægelse (en lige linje). Det kan være i form af vekselstrøms- eller jævnstrømsmotorer, eller bevægelsen kan ske via et hydraulisk eller pneumatisk system.

Elektriske lineære aktuatorer er en foretrukken mulighed, når det er nødvendigt med en præcis og glidende bevægelse. De bruges til alle typer applikationer, hvor der er behov for at kunne vippe, løfte, trække eller skubbe.

LINAKs forretningsområder



Move on - go electric!

Læs om fordelene ved aktuatorløsninger sammenlignet med hydrauliske systemer.

Onlinemagasin



Hvad bruges lineære aktuatorer til?

Aktuatorer kan bruges overalt - i hjemmet, på kontoret, på hospitaler og fabrikker, i landbruget og mange andre steder. Vores elektriske aktuatorer bruges til indstilling af forskelligt udstyr i hjemmet og i kontormiljøer; det kan være borde, køkkenelementer, senge og sofaer. På hospitaler og på plejehjem bruges aktuatorerne til justering af hospitalssenge, patientløftere, operationsborde og andet.

I industriproduktion og krævende miljøer kan elektriske lineære aktuatorer erstatte hydrauliske og pneumatiske løsninger til landbrug, byggeri og til automatiseret udstyr til industrien.

LINAKs forretningsområder

Hvorfor bruge en lineær aktuator?

Elektriske lineære aktuatorer øger effektiviteten og sikrer brugerne præcis justering med mange forskellige styringsmuligheder og forskelligt tilbehør. Elektriske lineære aktuatorer kan styres med håndbetjening, fodkontakt, bordbetjening, computersoftware, app og meget andet.

Der er ingen slanger, olie eller ventiler, og derfor kræver elektriske lineære aktuatorer ingen vedligeholdelse og skaber et sikkert miljø for brugerne. Elektriske aktuatorer af høj kvalitet gennemgår en række grundige test, hvor de udsættes for ekstreme belastninger. Det sikrer en optimal ydeevne under alle forhold i hele aktuatorens levetid. Både aktuatorerne og tilbehøret er designet, så de er nemme at installere og montere i mange forskellige applikationer.

Det gør det nemt for alle at integrere en præcis bevægelsesløsning, hvor der er brug for den. Da aktuatorerne er elektriske, er der mulighed for at integrere yderligere intelligente funktioner såsom CANbus (LINAK tilbyder CAN SAE J1939 og CANopen til aktuatorstyring). Løsninger med Integreret styring (IC) kan give forskellige typer tilbagemeldinger om position, virtuelle grænser, blød start og stop, strømgrænse og justerbar hastighed.

Initialisering af single aktuatorsystem til elevationssenge

Sådan initialiserer du et single aktuatorsystem til elevationssenge

  1. Tilslutning til strøm
  2. Aktuatorerne på sengen skal være i inderste position
  3. Tryk på knappen "ned" på aktuatorens håndbetjening i ca. 5 sekunder
  4. Aktuatoren aktiveres og kan nu køres ud
  5. Gentag for hver aktuator ved at trykke på den tilsvarende "ned"-knap på håndbetjeningen
  6. Aktuatorsystemet er nu initialiseret
